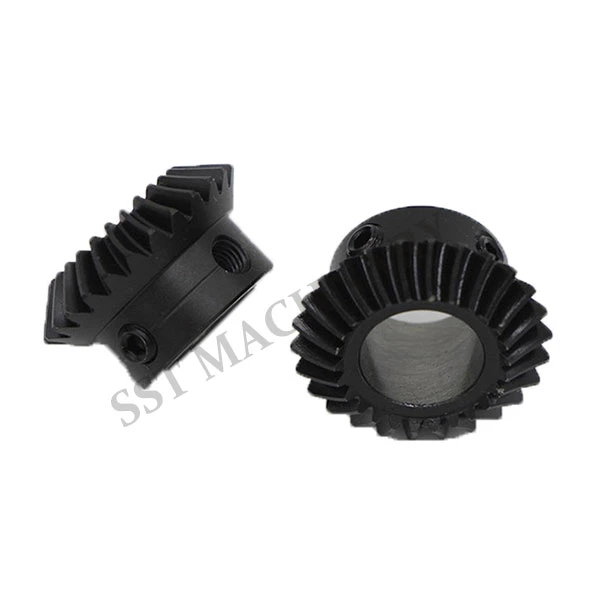

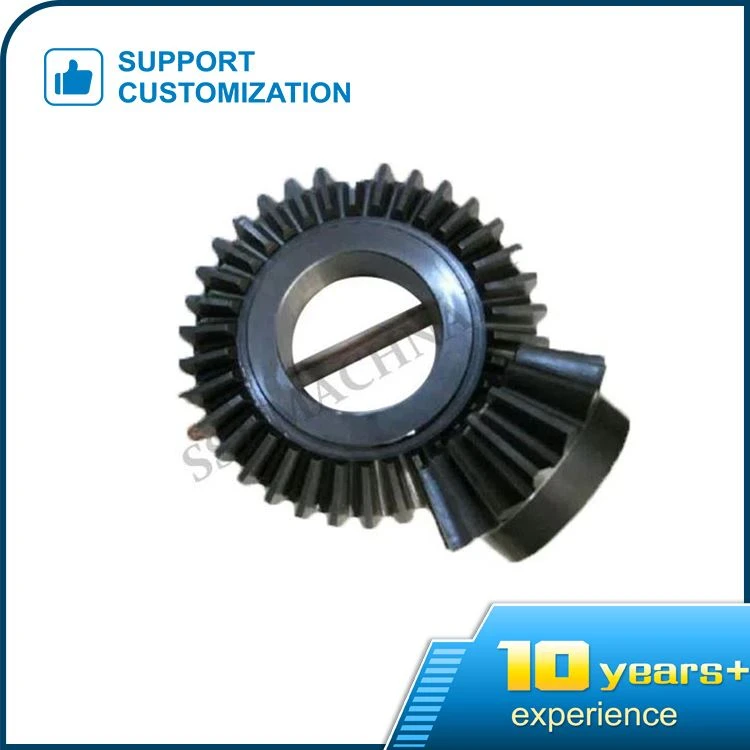

ベベルピニオンセット

ベベルピニオン:

かさ歯車の標準的な定義は、交差する 2 つの軸間で動力を伝達する円錐形の歯車です。

かさ歯車はその歯形状の違いからグリーソン法とクリンゲルンベルク法という製造方法に大別され、現在ではほとんどの歯車がグリーソン法を採用しています。

最適な変速比は 1、2、3、4、5 の範囲で変化します。

極端な場合には、この比率は最大 10 に達することがあります。

ご要望に応じてセンター穴、キー溝の製作も承ります。

かさ歯車は、ほぼあらゆる角度や速度で非平行なシャフト間でスムーズで低ノイズの動力伝達ができるという最も重要な利点により、さまざまな産業や機械操作で広く使用されています。

平行シャフトによって駆動され、等しいねじれ角と逆の回転方向で駆動される、噛み合う一対のはすば歯車。 程度。

千鳥状のシャフトによって駆動される、噛み合うヘリカル ギア (ヘリカル ギア ドライブとも呼ばれます) のペアの場合、シャフトの交差角は既知の 2 つのねじれ角の代数和に等しくなります (シャフトの交差角は 2 つのシャフト間の鋭角です。 2 つのねじれ角は同じ回転方向または異なる回転方向にすることができます。回転方向が異なり、正と負のねじれ角が異なります)。

はすば歯車は歯幅方向に同時に噛み合うため、衝撃振動音が発生し、伝達が不安定になります。 はすば円筒歯車伝動は直歯車伝動に比べて優れており、中心距離が近く高速・重荷重に使用できます。 はすば歯車の円のねじれ角が大きいほど、オーバーラップが大きくなり、スムーズな動作と騒音の低減に役立ちます。 すべてのものには両面があります。 ねじれ角を大きくすると多くのメリットがありますが、動作中に発生する軸力も増加します。 したがって、サイズはワークの要求品質と加工精度に依存します。 通常は、8-25 が使用されます。 騒音に関して特別な要求がある場合には、状況に応じてより大きな値を取ることができます。 一対のはすば歯車伝動装置は一対の平歯車伝動装置の端面と等価であるため、平歯車の計算式をはすば歯車の端面に直接適用して計算することができます。
