1.歯型
ねじ山軸を通る断面で、ねじ山の形状はプロファイルと呼ばれます。 隣接する 2 つの歯の側面の間の角度を歯角と呼びます。 普通 の ねじ山 は 三角形 で 、 歯形 の 角度 は 60 度 です 。
2.直径
外径: ねじの雄ねじの山および雌ねじの底と一致する仮想の円筒または円錐面の直径を指します。 おねじの外径をd、めねじの外径をDで表します。
副ねじ径: おねじの歯底およびめねじの歯先と一致する仮想の円筒または円錐面の直径を指します。 おねじの短径をｄ１、おねじの短径をＤ１とする。
ピッチねじ径: 円筒面 (または円錐面) を想像した長径と短径の間で、その軸方向断面で、主線上の歯幅と溝幅が等しい場合、仮想円筒面の直径はピッチ径と呼ばれます。
3. 行数
糸を形成するらせんの数を糸数と呼びます。 単線ねじと複線ねじがあり、複線ねじは軸に垂直な断面に均等に分布しています。
4.ピッチ
中心直径線上の 2 点に対応する 2 つの隣接する歯の間の軸方向距離は、ピッチと呼ばれます。 同じねじれで、中心直径線上の 2 点に対応する 2 つの隣接する歯の間の軸方向距離はリードと呼ばれます。 ライン数n、ピッチP、リードSの関係は S=n・P
5.回転

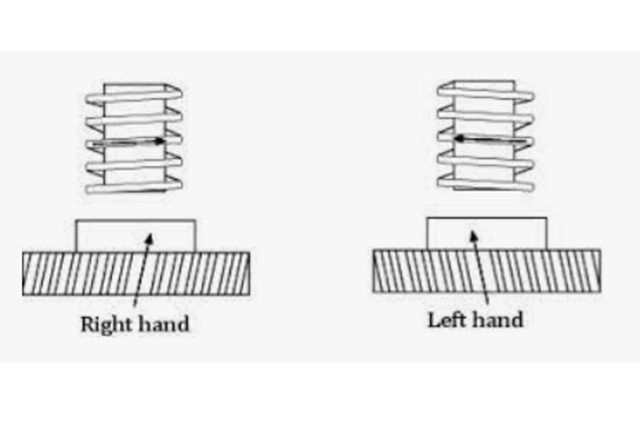

軸に沿って見て、時計回りに回転するねじを右ねじ、反時計回りに回転するねじを左ねじと呼びます。
ねじ山形状、直径、ピッチ、線数、回転方向は、ねじ山の 5 つの基本要素と呼ばれます。 5 つの要素が同じ内ねじと外ねじのみをねじ込むことができます。
